Rohr-Ausschnitt-Abschrägungswerkzeuge mit Spalten-Rahmenkonstruktion für starkes Wand-Rohr
Produkteinführung
SFM-Reihen sind tragbare Verarbeitungsausrüstung für Schnitt-, Abschrägungs- und Endenfertigbauweise von verschiedenen Rohren,
mit, welchem Ausschnitt und der Abschrägung gleichzeitig geleitet werden kann.
Basisdaten.
| Modell |
SFM0814H |
| Fahren Sie Modus |
Hydraulisch |
| Hydraulische Anforderungen |
65L/min, 10MPA |
| Einsatzbereich (O.D.) |
8" - 14" |
| Wandstärke |
≤100mm |
| Nettogewicht |
55kg |
| Zufuhr-Methode |
Sternradsystem |
| Zufuhr |
0.08mm/r |
| Alles Zubehör eingeschlossen |
Anwendung
■ Öl und Erdgasfeld
■ Chemiefabrik
■ Kesselanlage
■ Kernkraft u. thermische Energie
■ pharmazeutische Fabrik
■ Schiffsbau und repaire
Produkt-Eigenschaften
■ aufgeteilte Rahmenkonstruktion, kann schnell sein installieren
■ kalter Ausschnitt und Abschrägung, keine Hitzeeinwirkungsbereiche
■ Luftfahrtaluminiummaterial stellen Beweglichkeit sicher
■ niedrig axiale und Radialfreigabe
■ System vollen geschlossenen Lagers und des Antriebszahnrades zur Operationssicherheit
■, das Od des Rohres von 2" bis maschinell bearbeitet, 84"
Spezifikation
■ Antriebs-Wahlen: Pneumatisch, hydraulisch und elektrisch
■ Luftbedarf: 2-3M-³ /min
■ hydraulische Anforderungen: 65L/min, 10MPa (15.8GPM, 1500PSI)
■ elektrische Anforderungen: 220V/AC 50/60Hz
■ Zufuhrmodus: Sternrad, automatisch
■ Vorschubzahl: Fixed@0.08mm pro Kreis
■ benutzt für Rohrmaterial: Kohlenstoffstahl, legierter Stahl, Edelstahl, duples Edelstahl, Nickellegierung
Abschrägungsart
Modelle
| Modell |
Verarbeitung
Strecke (herein)
|
Maximale Wand
Stärke (Millimeter)
|
Gewicht (Kilogramm) |
Fahren Sie Modus |
| SFM0206 |
2" | 6" |
30 |
35 |
Pneumatisch
Hydraulisch
Elektrisch
|
| SFM0408 |
4" | 8" |
40 |
40 |
| SFM0612 |
6" ~12" |
80 |
45 |
| SFM0814 |
8" ~14" |
100 |
55 |
| SFM1218 |
12" ~18" |
100 |
70 |
| SFM1420 |
14" ~20" |
100 |
76 |
Elektrisch
Hydraulisch
|
| SFM1824 |
18" ~24" |
100 |
123 |
| SFM2026 |
20" ~26" |
100 |
130 |
| SFM2430 |
24" ~30" |
100 |
142 |
| SFM2632 |
26" ~32" |
100 |
150 |
| SFM3036 |
30" ~36" |
100 |
159 |
| SFM3642 |
36" ~42" |
100 |
179 |
| SFM4248 |
42" ~48" |
100 |
198 |
| SFM4860 |
48" ~60" |
100 |
642 |
| SFM6072 |
60" ~72" |
100 |
730 |
| SFM7284 |
72" ~84" |
100 |
820 |
* die Verarbeitung der Strecke kann entsprechend dem Rohrdurchmesser besonders angefertigt werden.
Fertigung

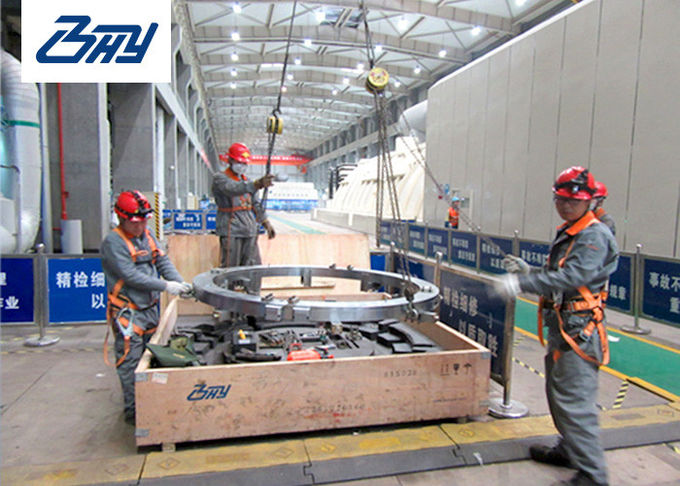

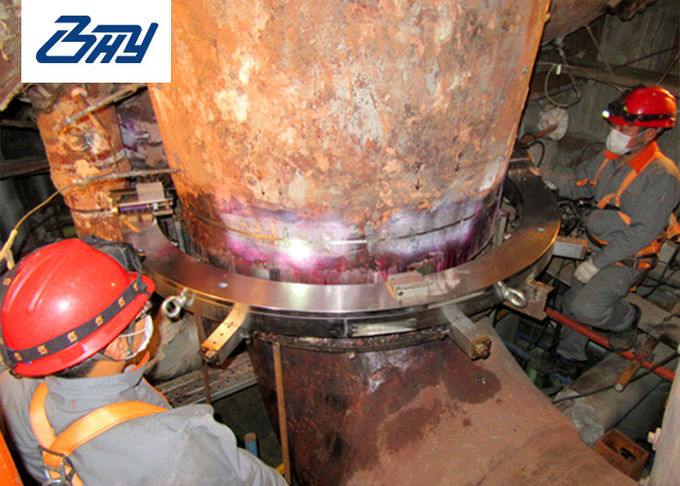

Arbeiten an Standort
■ Projekt: theramal Energie repaire
■ Rohrmaterial: P91
■ Pripe O.D.: 1400mm
■ Rohrstärke: 110mm
